Solenoid
Valve Type 613
|
 |
2/2 Directional control valve
actuation: electromagnetic
solenoid direct operated poppet valves |
Working from 0 bar up
Short switching times
Suited for fine vacuum 1.33*10-3 mbar l/s
For AC solenoid systems with integrated rectifier
(40 to 60 HZ)
|
Technical Data |
|
|
Medium: |
For
neutral gaseous and liquid fluids |
|
Operation: |
Solenoid direct operated poppet valves |
|
Mounting
position: |
Optional, preferably
with solenoid on top |
|
Nominal
size: |
1,5 to 6 mm |
|
Port size: |
G 1/4,
1/4 NPT |
|
Operating pressure: |
0 ...
40 bar |
|
Operating
temperature: |
-25*
... +80°C NBR (Perbunan) |
|
Fluid
temperature: |
-25*
... +80°C |
|
Material: |
Housing: Brass
Seal: NBR (Perbunan)
Inner parts: Steel 1.4104/430F, brass
|
| |
|
|
Symbol: |
|
|
Circuit diagram: |
|
|
Dimensional drawings for solenoid
operators: |
|
|

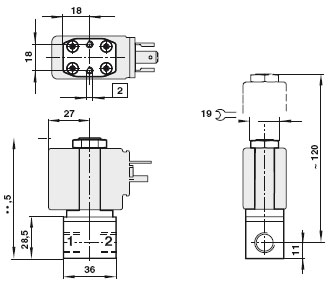

Dimensional drawings for
valves:
 |
|
